Niederspannungsmessung

Aktuelle Situation: Energiewende erfordert Transparenz
Blinde Flecken – Gesetzliche Vorgaben

Durch den massiven Zubau von Elektromobilität, Wärmepumpen und Heimphotovoltaik steigt die Auslastung des Niederspannungsnetzes. Dieses genauer zu überwachen ist daher zur Wahrung der Netzstabilität unerlässlich. Die unvorhersehbare Auslastung und die (noch) unzureichenden Überwachungs- und Steuerungsmöglichkeiten im Niederspannungsnetz beschäftigen uns seit geraumer Zeit. Vor allem durch den §14a EnWG in Deutschland, der die Überwachung verbindlich macht.

Netzzustandsdaten von mindestens 15% aller Netzanschlüsse des Netzbereiches oder alternativ Netzzustandsdaten von mindestens 7% aller Netzanschlüsse sind erforderlich, in Kombination mit der Erhebung der Netzzustandsdaten an den Trafoabgängen. Die Überwachung der Niederspannungsabgänge in Ortsnetzstationen bietet die attraktivste Methode für Netzbetreiber, den gesetzlichen Vorgaben nachzukommen.

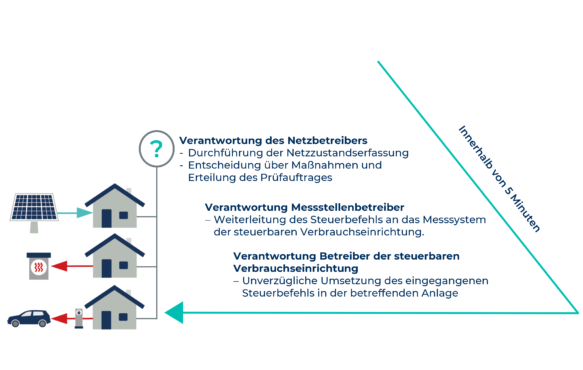

Die Verantwortungskette

Zunächst ist es wichtig, die Verantwortungskette zu verstehen. Gemäß §14a EnWG sind Netzbetreiber, Messstellenbetreiber und der Betreiber der steuerbaren Verbrauchseinrichtung für die Überwachung, Steuerbarkeit und Dimmbarkeit der Niederspannungsnetze verantwortlich. Und das innerhalb von 5 Minuten!

SAE Niederspannungsmessung 01

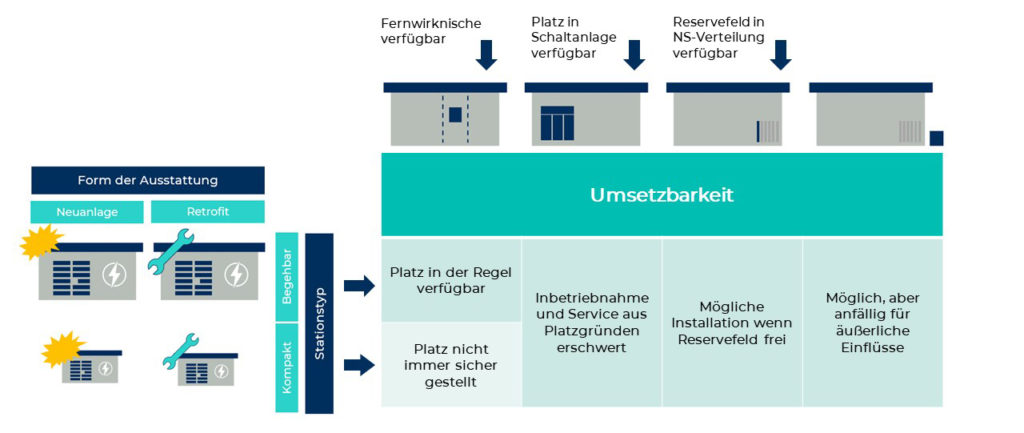

Ortsnetzstationen: Neuanlagen und Retrofit-Lösungen

Für Neuanlagen und Retrofit bieten wir unterschiedliche technische Lösungen an. In unserem Portfolio finden Sie für beide Fälle die passenden Lösungen.



Ortsnetzstationen sind essenziell für die Verteilung elektrischer Energie im Niederspannungsnetz. Sie dienen als Schnittstelle zwischen dem Mittelspannungsnetz und dem Niederspannungsnetz, über das Haushalte und Unternehmen mit Strom versorgt werden. Aufgrund unserer vielfältigen Gespräche mit Ihnen, legen wir den Fokus zunächst auf Retrofit-Lösungen. Die Modernisierung bestehender Anlagen stellt in vielen Fällen die größere Herausforderung dar.

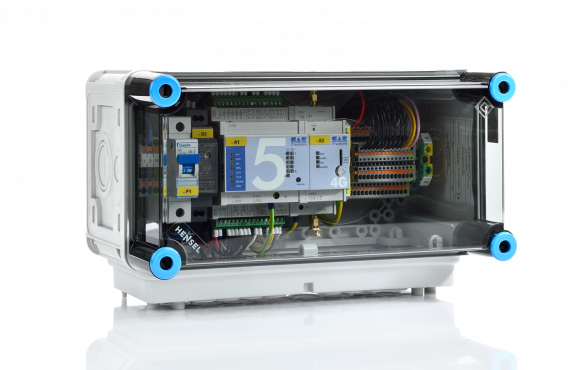

SAE RedispatchBox freigestellt

RETROFIT

In begehbaren und in kompakten Ortsnetzstationen mit Platz, empfehlen wir Ihnen unsere folgenden SAE Standarschrank Lösung:

SAE ProConnectLight
Redispatch 2.0 / Niederspannungsmonitoring – Der Standardschrank für Netzbetreiber

Fernwirkkomponenten
1 x SAE m5 | SAE m5-4G

Performance
Stromversorgung 230VAC​ | 1 x LTE zur Leitstelle​ | 2 x RJ45 Ethernet-Schnittstellen ​| 1 x RS-485 Schnittstelle​ | 1 x RS-232/V.24 Schnittstelle​ | 6 x Einzelmeldungen (EM)​ | 5 x Einzelbefehle (EB)​ | 2 x Messwerte (MW)​ | 1 x Sollwerte (SW)​ | optional mit Anerma Messsensorik für Niederspannungsmessungen

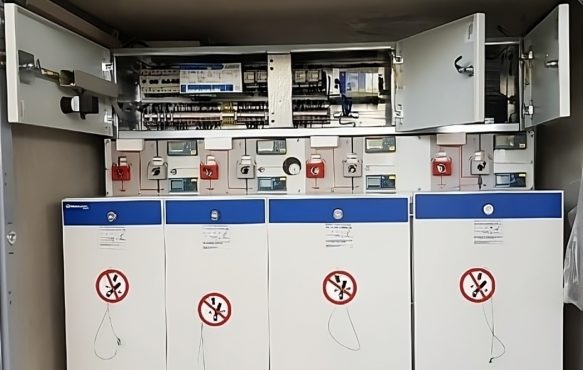

SAEBild2-transformed

In Schaltanlagen mit vorhandenem Platz, kann eine Nachrüstung erfolgen. Inbetriebnahme und Wartung sind meist aus Platzgründen erschwert.

Bitte sprechen Sie uns gerne direkt an!

Steht in der Niederspannungsverteilung ein Reservefeld zur Verfügung, empfehlen wir Ihnen dort die Fernwirktechnik unterzubringen.

Im Formfaktor einer Niederspannungs-Abgangsleiste aufgebaute Lösung mit Raum für:

  • Fernwirktechnik
  • Kondensatorgepufferte USV
  • Externer Router



Anschluss- und Abgriffsvarianten der Sicherungsleisten

  • Spannungen über separate Spannungsabgriffe mit integrierter Sicherung
  • Ströme für Trafofeld über Rogowskispulen oder 1A/5A Wandler direkt auf Messbaugruppe
  • Über RJ45 Buchsen ausgeführte Kommunikationsschnittstellen zum Anschluss externer Messsysteme u.a. über ModBus

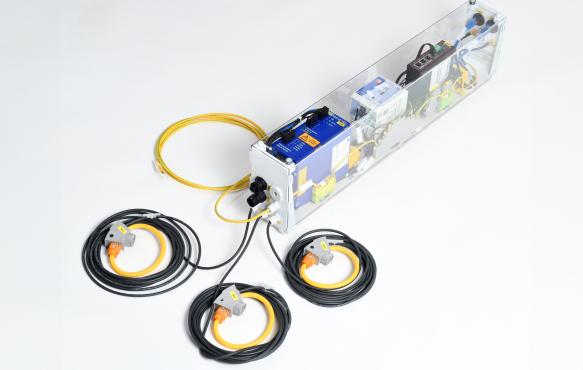

SAE_Niederspannungsabgangsleiste
007612362_XXL

Außerhalb der Ortsnetzstation

Eine weitere Möglichkeit besteht in der Platzierung des Schaltschrankes außerhalb der Ortsnetzstation.

Bitte sprechen Sie uns gerne direkt an!

NEUANLAGEN

Für neue digitale Ortsnetzstationen empfehlen wir Ihnen unsere Standardschrank-Lösungen.

Ihre Vorteile mit unseren Standardschränken:

  • Sehr kurze Lieferzeiten
  • Kostenvorteile durch Standardisierung
  • Vorverdrahtete und einbaufertige Komponenten
  • Umfangreiche Schnittstellen und Anschlussmöglichkeiten
  • Hohe Transparenz und Eingriffsmöglichkeiten
  • Inklusive kostenloser Schaltschrankdokumentation

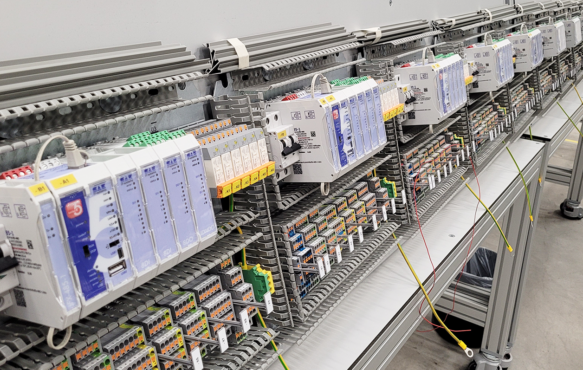

20230201_161654
SAE Anlagenbau 06

SCHALTSCHRANKBAU

Der für Sie passende Schaltschrank ist nicht dabei? Selbstverständlich stellen wir Ihnen in unserem hauseigenen Schaltschrankbau in Köln auch einen Schaltschrank nach Ihren Wünschen zusammen.

ABGANGSMESSUNG

Im Bereich der Niederspannungsabgangsmessung gibt es zahlreiche Produktlösungen auf dem Markt mit denen unsere Lösungen kompatibel sind.

Der Abgriff der Ströme kann per Kabelumbau- oder Klappwandler, Rogowski-Spule, Kleinsignalsensoren oder durch integrierte Wandler erfolgen. Für die Erfassung der Werte können die SAE eigenen Leistungsmessbaugruppen genutzt werden:

  • PM-2 (Wandler)
  • PM-1-R (Rogowski-Spule )
  • PM-1-S (Kleinsignalsensoren)

Insgesamt können bis zu 12 dreiphasige Messungen pro FW-5 Basisstation angelegt und ausgewertet werden. Somit lässt sich beispielsweise die Messung aller Niederspannungsabgänge einer ONS mit nur einer FW-5 Basisstation realisieren. Häufig kommen aber auch externe Messgeräte und Netzanalysesysteme zum Einsatz. Deren Anbindung an die Fernwirktechnik erfolgt i.d.R. per Modbus RTU oder TCP. Die reibungslose Anbindung zu den meisten gängigen Systemen wurde bereits vielfach umgesetzt.

Unter anderem mit folgenden Fabrikaten:

  • Horstmann ComPass B, B 2.0, Bs 2.0
  • Kries IKI-50 Grid-Inspector
  • A.Eberle EOR-3D, EOR-1D, EOR D, PQI-DA Smart
  • ESKAP ESM-NRG-96, ESM-NA-500, ENA 7000
  • Janitza UMG 96, 103, 104, 604, 800, 801
  • Jean Müller PLMulti-II
  • PQ Plus UMD 98
  • Anerma

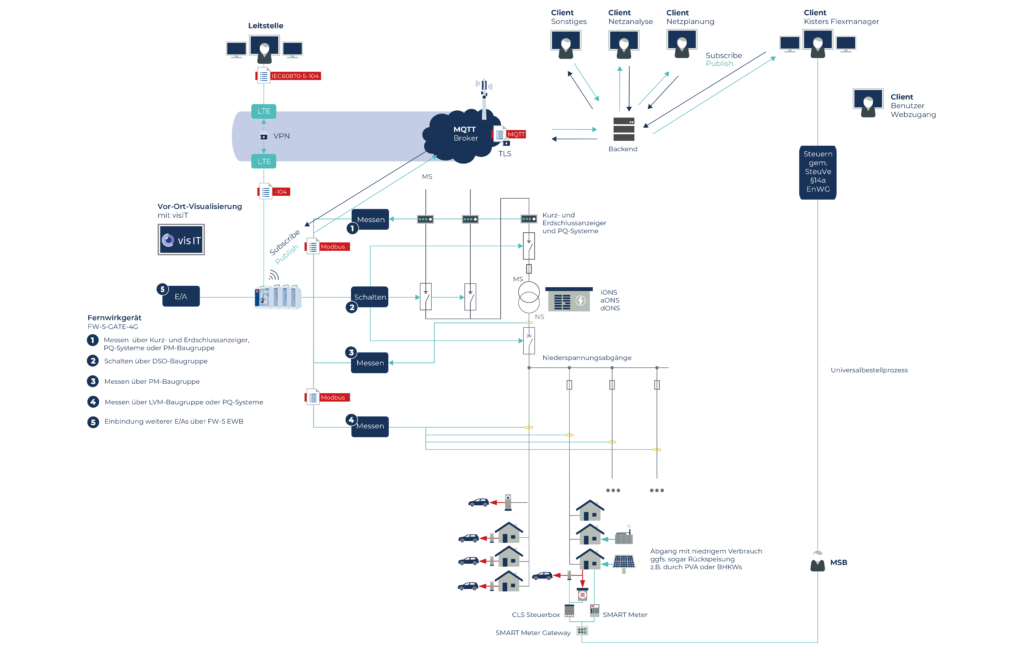

Datenverarbeitung

Für die Visualisierung und Auswertung der Daten ist eine Plattform nötig ist. Dies dient der Netzzustandsermittlung und macht Ausbaubedarfe im Niederspannungsnetz sichtbar. Gleichzeitig dient es als Entscheidungsgrundlage, sollte bei Netzengpässen das Dimmen von steuerbaren Verbrauchern nötig sein. Für die Anbindung an die Plattform wird aufgrund der Datenmenge MQTT genutzt. Wir bieten eine flexible Schnittstelle zu diesen Plattformen und sind damit mit allen gängigen Plattformen kompatibel.

Das Thema Messen in der Niederspannung ist ein sehr komplexes Thema, welches viele verschiedene Szenarien und Bedürfnisse berücksichtigen muss.

Wir empfehlen Ihnen ein persönliches Beratungsgespräch mit uns, im Idealfall mit allen verantwortlichen Personen aus Ihrem Unternehmen zum Thema Niederspannungsmessung. Hier können wir gemeinsam Ihre individuellen Herausforderungen analysieren und Ihnen als kompetenter Berater zur Seite stehen.





Zögern Sie nicht
und vereinbaren Sie noch heute einen Termin!
