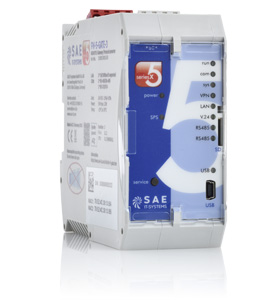

Die kompakte und kommunikative Micro-Fernwirkstation
Die vielfältigen Anforderungen in der Fernwirktechnik wachsen stetig. Deshalb entwickeln wir von SAE IT-systems unsere Systeme kontinuierlich weiter. Wie die anderen Modelle dieser Serie zeichnet sich auch das FW-5-GATE durch hohe Funktionalität, herausragende Leistungsstärke sowie Langlebigkeit aus.
Das FW-5-GATE ist der kompakte Kommunikationsspezialist in unserem Portfolio: Es ist für besonders kommunikationsintensive Applikationen der Fernwirk-, Stationsleit- und Automatisierungstechnik konzipiert. Um noch mehr Kommunikationsmöglichkeiten auf kleinem Raum anbieten zu können, wurde auf integrierte Ein-/Ausgänge verzichtet. Selbstverständlich kann auch das FW-5-GATE wie das FW-5 durch Erweiterungsbaugruppen individuell ergänzt werden. Durch weitere Schnittstellen, beispielsweise zur Integration von SyM²-Zählern, bietet es wirtschaftliche Lösungen für intelligente Ortsnetze und Smart Metering. Ein in der Fernwirkstation integrierter Temperatursensor misst die Stationstemperatur.
Das FW-5-GATE für Hutschienenmontage ist mit weiteren Schnittstellen für die Kopplung externer Komponenten zur Bildung von intelligenten Netzen ausgestattet. Vom Netzwerk zum Smart Grid – das schafft dieses Kommunikationsgenie. Die Anbindung an die Leitstelle kann, wie bei allen Geräten der series5-Produktreihe, über zahlreiche Kommunikationswege und Protokolle direkt oder mit zwischengeschalteten Fernwirkköpfen erfolgen – auf Wunsch auch redundant abgesichert.
Die lokale Zähleranbindung erfolgt über den zweiten LAN-Anschluss mit SML-Protokoll oder über die optionale serielle Schnittstelle mit IEC 62056-21-Protokoll. Bei den CL-Varianten kann auch eine S0-Zählimpulserfassung genutzt werden.
Das FW-5-GATE als anschlussfertige Komplettlösung
Auf Wunsch kann das FW-5-GATE auch als anschlussfertige Komplettlösung bezogen werden. Je nach Vorgaben und Funktionsanforderungen stellen wir hierfür individuell konzipierte, funktionsbereit eingerichtete Kleinsysteme zusammen, die für den speziellen Bedarf eine maßgeschneiderte Lösung bieten. Diese beinhalten in der Regel neben der Fernwirkeinheit auch alle weiteren notwendigen Komponenten, etwa eine unterbrechungsfreie Stromversorgung, Kommunikationsbaugruppen, Relais, Übergabeklemmleisten und anderes mehr. Verbaut werden die Komponenten zumeist in Gehäusen der Anbieter Eaton oder Rittal.
Technische Daten
Typische Einsatzbereiche des FW-5-GATE
- Intelligente Ortsnetzstation mit Einbindung von Leistungsmessklemmen, Erd-/Kurzschlussanzeigern, Netzanalysesystemen und Schutzgeräten
- Smart-Meter-Einbindung in Energiemanagementsysteme und ZFA-Leitstellen
- Intelligente Messstelle für Weitbereichsregelung in Verteilnetzen
- Feldgerät in Umspannwerken mit Schutzgerätekopplung
- Monitoring von rohrgebundenen Medien und Infrastrukturanlagen
IT-Sicherheit wird beim FW-5-GATE groß geschrieben
Wie alle Produkte der series5e steht das FW-5-GATE für hohe IT-Sicherheit. Es ermöglicht umfassende IT-Security-Maßnahmen, wie sie auch in aktuellen Anforderungsprofilen im Whitepaper des BDEW und Empfehlungen des BSI gefordert werden. Vom modernen Linux-Kernel über erweiterte Firewall-Regeln mit granularer Freischaltung bis hin zur Benutzerverwaltung mit freier Rollenzuordnung (RBAC): Das FW-5-GATE erlaubt ein ausgesprochen hohes Maß an IT-Sicherheit.
Einsatz des FW-5-GATE als transparenter Protokollwandler
Ab der Version 5.4 unserer Parametriersoftware setIT kann das FW-5-GATE auch im Modus Protokollkonverter betrieben werden. Hierbei ermöglicht das Gerät die Wandlung folgender Protokolle:
- IEC -101 auf IEC -104
- IEC -101 auf IEC -104 (VPN-verschlüsselt)
- IEC -104 auf IEC -104 (VPN-verschlüsselt)
- IEC -104 auf IEC -101
Das Anlegen von Prozesspunkten oder das Einstellen spezifischer Informationen der übertragenden Signale ist hierbei nicht nötig. Als Protokollkonverter begnügt sich das FW-5-GATE mit der Deklaration der angeschlossenen Stationen sowie deren Adressierung und wandelt die Protokolle in beide Richtungen. Die Anbindung kann auch an mehrere Leitstellen parallel erfolgen.
